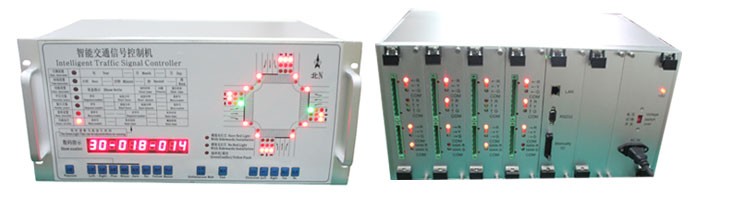

產品型號：FM10C-AN TYPE01
控制機產品特點：
控制機產品特點：
1. 嵌入式中央控制系統，工作更加穩定可靠；
2. 整機采用模塊化設計，便于維護；
3. 輸入電壓AC110V和AC220V可通過開關切換來兼容；
4. 采用RS-232或LAN接口與上位機通訊；
5. 可設置平常日和節假日運行方案，每種運行方案可設置24個工作時段；
6. 多達32個工作菜單（其中1～30號客戶可以自行設置），可在任意時段多次調用；
7. 每個綠色信號燈的閃爍開與關的狀態可設置，閃爍時間可調；
8. 可設置夜間黃閃或關燈；
9. 在運行狀態下可立即修改當前步伐運行時間；
10. 有手動全紅、黃閃、步進，跳相，遙控（可選）的控制功能；
11. 硬件故障檢測（紅燈失效，綠燈亮檢測）功能，故障時降級到黃閃狀態并且切斷紅燈和綠燈的供電（可選；）
12. 輸出部分采用過零檢測技術，狀態變化是在交流過零點狀態下切換，使驅動更加安全可靠；
13. 每一路輸出有獨立的防雷電路；
14. 有安裝測試功能，在路口信號燈安裝時可以對每一個燈的安裝正確性進行測試確認；
15. 客戶可對默認的30號菜單進行設置備份和恢復；
16. 電腦端的設置軟件可以離線操作，方案數據可以保存在電腦上并且可以拷貝。
控制機產品技術參數：
| 項目 | 技術參數 |
| 執行標準 | GB25280-2010 |
| 工作電壓 | AC110V/220V±20% (工作電壓可通過開關切換) |
| 工作頻率 | 47Hz~63Hz |
| 空載功率 | ≤15W |
| 整機額定負載功率 | 2200W |
| 機動運行時序（有特殊的時序狀態生產線需聲明） | 全紅(可設置) →綠燈→綠閃(可設置) →黃燈→紅燈 |
| 人行燈運行時序 | 全紅(可設置) →綠燈→綠閃(可設置)→紅燈 |
| 每一路額定驅動電流 | 2A |
| 每一路耐浪涌沖擊電流 | ≥100A |
| 最大獨立輸出通道數 | 44 |
| 最大獨立輸出相位數 | 16 |
| 可調用的菜單數 | 32 |
| 用戶可設置菜單（運行階段配時方案）數 | 30 |
| 每個菜單最多可設置的步伐數 | 24 |
| 每天最多可設置的時段數 | 24 |
| 每一單步的運行時間設置范圍 | 1～255S |
| 全紅過渡時間設置范圍 | 0～5S |
| 黃燈過渡時間設置范圍 | 1~9S |
| 綠閃設置范圍 | 0~9S |
| 使用溫度范圍 | -40℃~+80℃ |
| 相對濕度 | <95% |
| 設置方案保存（斷電時） | 10年 |
| 時間誤差 | 年誤差<2.5分鐘(在25±1℃的條件下) |
| 獨立式箱體尺寸 | 472.6*215.3*280mm |

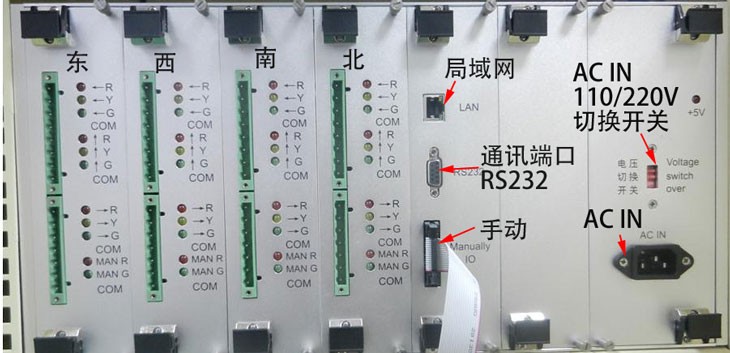

信號機接線示意圖：
