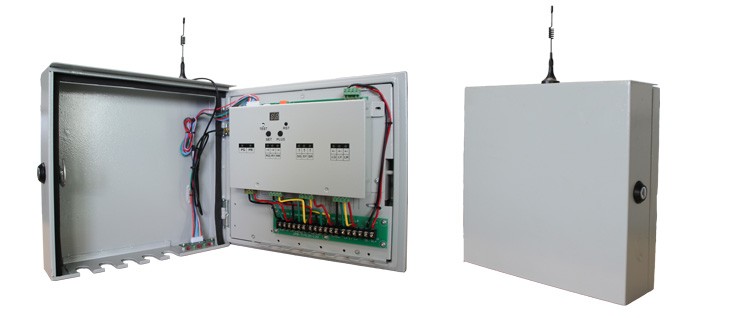

摘要：深圳鑫光道是一家致力于研發與生產LED交通信號燈的民營高新技術企業。主要產品有LED紅綠燈,LED交通信號燈,交通倒計時器,人行信號燈,行人與肓人過街按鈕，交通指示燈,太陽能交通信號燈，太陽能黃閃燈，交通導向牌,智能交通控制器，交通燈桿等各種交通應用產品產品型號：FM10S-FN
1、信號機具有DC10V~30V寬工作電壓范圍；
2、每個主機及從機的功耗在DC12V的條件下低于1W、在DC24V的條件下低于1.5W
3、信號機組采用一主多從的工作模式（一個主機控制多個從機），
4、每個主從控制機最多有11路獨立的輸出通道（4個控制相位）；
5、主從機都有過壓保護功能，當輸入電壓高于36V時會關閉控制端電源；
6、主從機的CPU控制和驅動輸出采用模塊化的設計，便于用戶的維護及維修；控制CPU采用來自美國的工業級MCU芯片，具有內置獨立時鐘的看門狗(WTD)電路，工作穩定可靠；
7、驅動輸出采用40mΩ低內阻MOS型場效應管驅動（MOSFET），損耗極低；每一相位都有獨立的保險絲；
8、無線通信采用ISM頻段，無需許可證；
9、無線數據發送采用GFSK調制模式；數據采用封包形式發送，每一幀數據都加有前導糾錯碼，能有效防止信號干擾；
10、無線通信有8個信道可選，有效防止機組之間的同頻干擾；
11、主機和從機之間的通信距離不小于600m，能實現兩個比較近的路口由一個主機實現同步控制；
12、主機具有同頻干擾檢測功能，在安裝時可以有效的監測安裝環境中是否存在同頻干擾信號；
13、主機具有密碼設置功能，防止非管理人員非法修改設置參數及調試；
14、信號機最多可設置255個機組ID，保證多個信號機組能在同一信道工作而互不干擾；
15、主機和從機具有連續的通信故障時自動降級功能及在降級狀態下通信正常后自動恢復正常工作的功能；
16、采用人性化的無線手持設備設置及操作；
17、通過手持機能監測回讀信號機組的通訊狀態及從機和主機的電池電壓狀態；
18、手持機具有特勤控制功能：能進行黃閃、全紅、手動、及指定相位放行的控制功能；
19、多達32個工作運行菜單（其中1～30號客戶可以自行設置），可在任意時段多次調用；
20、可以設置夜間黃閃及關燈的工作模式；
21、每天最多能設置16個多時段的運行方案；每個時段的切換為無縫平滑的過渡；可設置平日（周一~周五）及假日（周六、周日）多時段方案
無線控制機產品技術參數：
太陽能無線信號控制機配置圖：
太陽能無線信號控制機路口效果圖：
1、信號機具有DC10V~30V寬工作電壓范圍；
2、每個主機及從機的功耗在DC12V的條件下低于1W、在DC24V的條件下低于1.5W
3、信號機組采用一主多從的工作模式（一個主機控制多個從機），
4、每個主從控制機最多有11路獨立的輸出通道（4個控制相位）；
5、主從機都有過壓保護功能，當輸入電壓高于36V時會關閉控制端電源；
6、主從機的CPU控制和驅動輸出采用模塊化的設計，便于用戶的維護及維修；控制CPU采用來自美國的工業級MCU芯片，具有內置獨立時鐘的看門狗(WTD)電路，工作穩定可靠；
7、驅動輸出采用40mΩ低內阻MOS型場效應管驅動（MOSFET），損耗極低；每一相位都有獨立的保險絲；
8、無線通信采用ISM頻段，無需許可證；
9、無線數據發送采用GFSK調制模式；數據采用封包形式發送，每一幀數據都加有前導糾錯碼，能有效防止信號干擾；
10、無線通信有8個信道可選，有效防止機組之間的同頻干擾；
11、主機和從機之間的通信距離不小于600m，能實現兩個比較近的路口由一個主機實現同步控制；
12、主機具有同頻干擾檢測功能，在安裝時可以有效的監測安裝環境中是否存在同頻干擾信號；
13、主機具有密碼設置功能，防止非管理人員非法修改設置參數及調試；
14、信號機最多可設置255個機組ID，保證多個信號機組能在同一信道工作而互不干擾；
15、主機和從機具有連續的通信故障時自動降級功能及在降級狀態下通信正常后自動恢復正常工作的功能；
16、采用人性化的無線手持設備設置及操作；
17、通過手持機能監測回讀信號機組的通訊狀態及從機和主機的電池電壓狀態；
18、手持機具有特勤控制功能：能進行黃閃、全紅、手動、及指定相位放行的控制功能；
19、多達32個工作運行菜單（其中1～30號客戶可以自行設置），可在任意時段多次調用；
20、可以設置夜間黃閃及關燈的工作模式；
21、每天最多能設置16個多時段的運行方案；每個時段的切換為無縫平滑的過渡；可設置平日（周一~周五）及假日（周六、周日）多時段方案
無線控制機產品技術參數：
| 項目 | 技術參數 | |
| 工作電壓 | DC12V/24V (自動兼容) | |
| 無線通信頻率 | 490Hz | |
| 主從空載功率 | <1W(@DC12)& <1.5W(@DC24) | |
| 壓保護值 | 35V±2V | |
| 主從機通訊方式 | 無線或RS485有線 | |
| 無線通信波特率 | 9600bps | |
| 無線發射功率 | ≤100mw | |
| 機動運行時序（有特殊的時序狀態生產錢需聲明） | 全紅(可設置) →綠燈→綠閃(可設置) →黃燈→紅燈 | |
| 人行燈運行時序 | 全紅(可設置) →綠燈→綠閃(可設置)→紅燈 | |
| 每一路額定驅動電流 | 5A | |
| 每一路耐浪涌沖擊電流 | ≥100A | |
| 最大獨立輸出通道數 | 11 | |
| 最大獨立輸出相位數 | 4 | |
| 主從機配置方式（1個機組） | 主機數量 | 1pcs |
| 從機數量（根據路口來配置） | 0~8pcs | |
| 可調用的菜單數 | 32 | |
| 用戶可設置菜單（運行階段配時方案）數 | 30 | |
| 每個菜單最多可設置的步伐數 | 24 | |
| 每天最多可設置的時段數 | 24 | |
| 每一單步的運行時間設置范圍 | 1～255S | |
| 全紅過渡時間設置范圍 | 0～5S | |
| 黃燈過渡時間設置范圍 | 1~9S | |
| 綠閃設置范圍 | 0~9S | |
| 使用溫度范圍 | -20℃~+80℃ | |
| 相對濕度 | <98% | |
| 設置方案保存（斷電時） | 10年 | |
| 時間誤差 | 年誤差<2.5分鐘(在25±1℃的條件下) | |
| 箱體尺寸 | 300*280*80mm | |

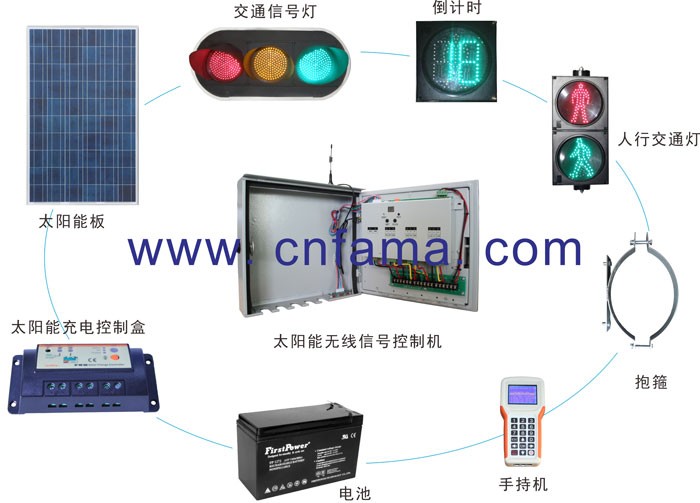

太陽能無線信號控制機配置圖：

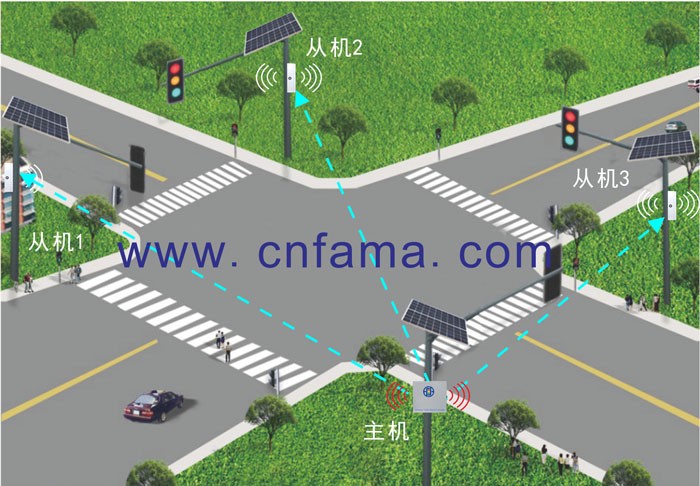

太陽能無線信號控制機路口效果圖：
