產品型號：KH-AN-FM03
產品特點：
1、紅叉綠箭控制機廣泛用于港口進出閘、高速路口收費站，隧道等場合；
2、采用美國microchip公司的工業級單片機控制；具有看門狗電路和硬件的抗干擾措施控制，工作穩定可靠；
3、整機采用模塊化設計，便于維護；
4、整機具有8路輸出，能控制4組紅叉綠箭；
5、采用RS-232或LAN接口遠程操作，也可本地操作；
6、帶有485通訊功能，可以支持通訊式紅叉綠箭控制機；
7、可以通過設置端口（ID），實現控制多臺控制機，最多可控制8臺紅叉綠箭控制機；
8、每一路輸出有獨立的防雷電路；
9、控制電路獲得國家專利。
產品特點：
1、紅叉綠箭控制機廣泛用于港口進出閘、高速路口收費站，隧道等場合；
2、采用美國microchip公司的工業級單片機控制；具有看門狗電路和硬件的抗干擾措施控制，工作穩定可靠；
3、整機采用模塊化設計，便于維護；
4、整機具有8路輸出，能控制4組紅叉綠箭；
5、采用RS-232或LAN接口遠程操作，也可本地操作；
6、帶有485通訊功能，可以支持通訊式紅叉綠箭控制機；
7、可以通過設置端口（ID），實現控制多臺控制機，最多可控制8臺紅叉綠箭控制機；
8、每一路輸出有獨立的防雷電路；
9、控制電路獲得國家專利。
控制機產品技術參數：
| 項目 | 技術參數 |
| 工作電壓 | AC84～264V |
| 工作頻率 | 47Hz~63Hz |
| 每一路額定驅動電流 | 2A |
| 每一路耐浪涌沖擊電流 | ≥100A |
| 最大獨立輸出通道數 | 8 |
| 紅叉綠箭組數 | 4 |
| 最大端口（ID）數 | 15 |
| 通訊時最大控制臺數 | 15 |
| RS-485通訊時最大獨立輸出通道數 | 120 |
| RS-485通訊時最大紅叉綠箭組數 | 60 |
| 使用溫度范圍 | -40℃～＋80℃ |
| 相對濕度 | ≤95％ |
| 絕緣值 | ≥100MΩ |
| 防雷器工作電壓 | 220V |
| 防雷器標稱放電電流 | 20KA |
| 防雷器最大通流容量 | 40kA |
| 防雷器保護水平 | 1500V(20 kA,8/20us) |
| 控制機箱體尺寸 | 650mm*535mm*157mm |

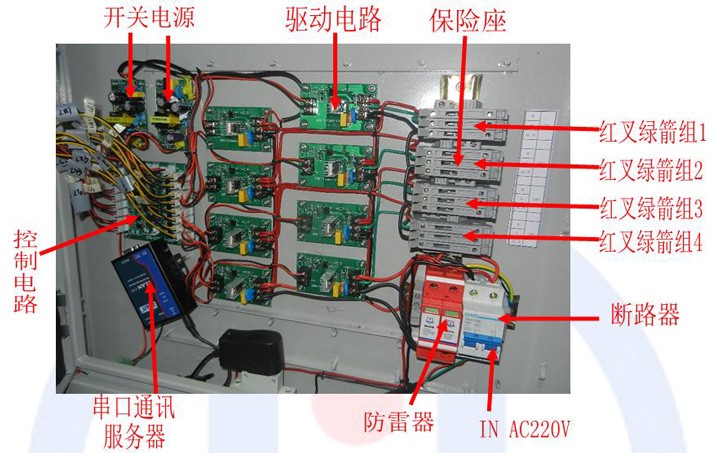

產品內部接線示意圖：
操作說明：

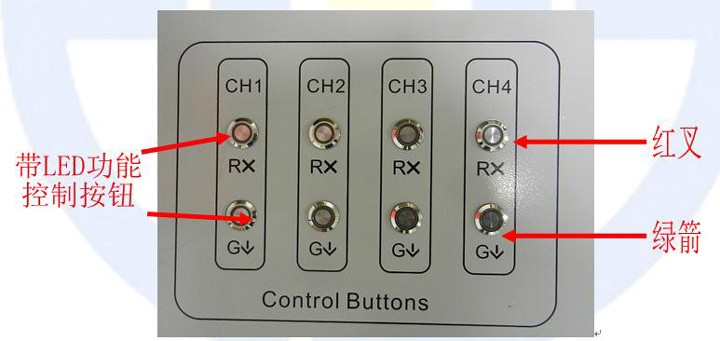

當按下任意紅叉綠箭組的RX(紅叉)按鈕時，該組紅叉信號燈亮；
當按下任意紅叉綠箭組G↓(綠箭)按鈕時，該組綠箭信號燈亮。
注意：紅叉綠箭控制按鈕是非自鎖開關，當你松手時，控制按鈕會自動彈起。
多臺操作功能設置：
該控制機在連接局域網狀態下，能實現對多臺紅叉綠箭控制機進行控制，該功能主要通過設置紅叉綠箭控制機端口（ID）實現， ID的設置范圍是1-30，其中可手動設置的有1-8個端口（ID）設置：

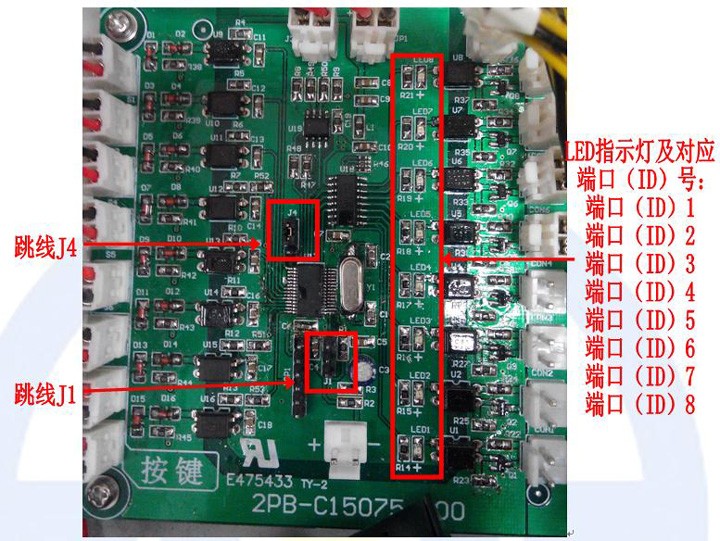

1、在通電的狀態將跳線J4 的跳線帽接到的下邊兩PIN 位置，短路一下跳線 J1 的上兩PIN 就能進入端口設置狀態；

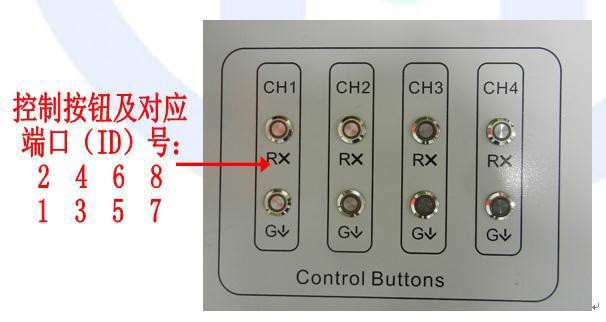

2、通過控制按鈕設置端口序號；
3、退出端口設置狀態：在通電的狀態將跳線J4 的跳線帽接到的上邊兩PIN 位置，短路一下跳線 J1 的上兩PIN 就能退出端口設置狀態。

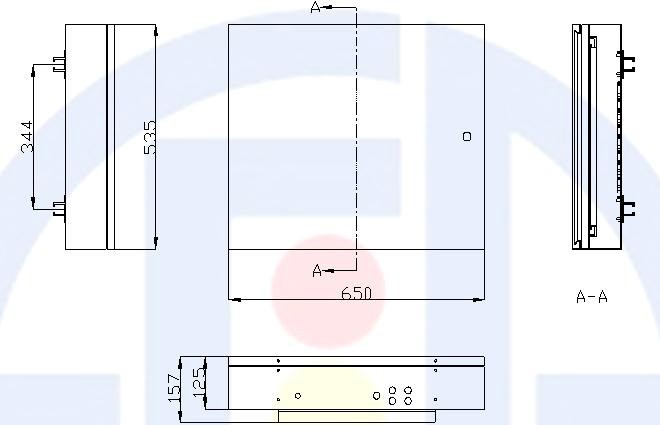

裝配尺寸：
