鑫光道新品發布-路段式行人過街申請系統

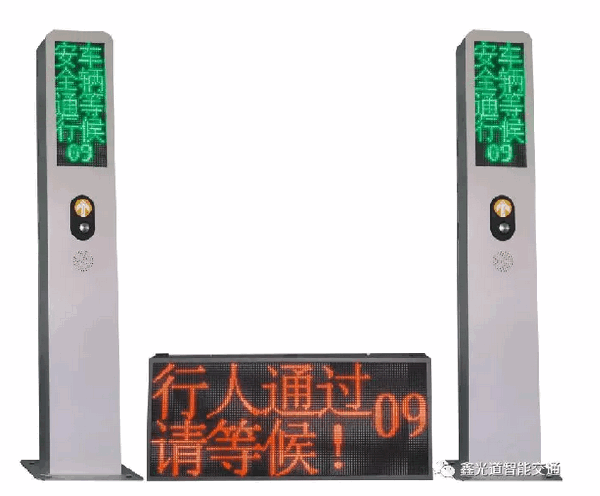

路段式行人過街申請系統
型號：SLR-LDS-GJSQ-22X
產品說明書
三、產品相關性能：
實現功能
1、這套系統不是傳統信號機的附屬，安裝不需要信號機支持，可以安裝在任何獨立的非燈控路段式過街路口。
2、系統不僅給過街行人提供提示，還通過一塊顯示屏給車輛提供提示（提示內容均可通過后臺更改）。
3、系統增設了語音和雙面文字提示，盲人和聽力障礙都可以使用，所有等待時間都有倒計時顯示，行人比較容易判斷當前過街速度。
4、可變行人冷卻時間設定（目前是用時間進行判定，白天和夜晚的冷卻時間不一樣，避免路口出現空置等待的情況），下一階段將在重點路口中的設備里增設車輛掃描雷達和行人判定攝像機，可以實現：白天：當出現行人等待過多時，自動減少等待時間，當出現車輛排長隊時，自動增加等待時間。夜晚：沒有車輛路過時，行人過街自動放行并給出車輛行人過街警示。
5、還可以配套使用語音提示柱，行人在冷卻時間過馬路時，會有相應的語音提示。
6、系統所有顯示屏，均采用點陣高亮屏，對于沒有VSM的城市，閑時還可以發布重要的政府公告、緊急路況等內容。
7、系統支持網線等方式聯網，所有顯示及策略均可以在后臺實時修改。
8、可擴展雙向視頻檢測，通過精確統計，根據預先制定好的規則，實現全自動轉換控制。
性能參數
1、供電電壓AC220±25％ 50Hz±3Hz
2、額定功率：＜300VA
3、環境溫度－40℃ ～＋80℃
4、可視角度＞140度
5、可視距離＞300M
6、工作壽命＞80000小時
7、外殼防護等級為IP54
8、抗風速＞150KM/小時
四、功能演示步驟：

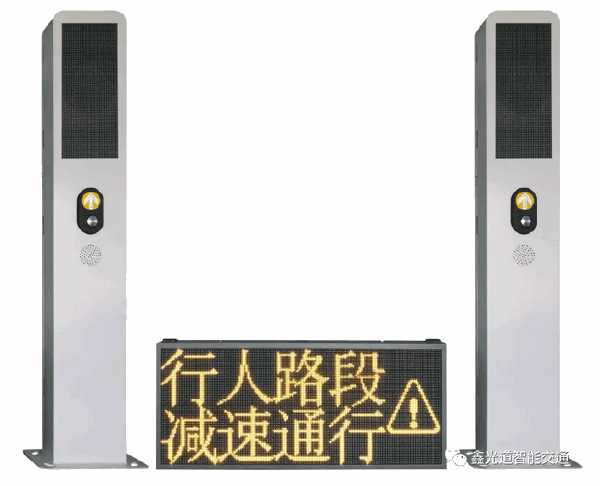

STEP1-沒有行人過街

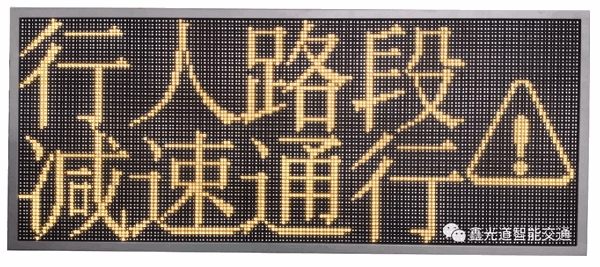

機動車道誘導屏顯示“行人路段，減速通行”字樣及三角標志閃爍警示提示
提示機動車保持正常通行
設備感應器檢測行人等候區域沒有行人時，行人提示顯示屏是熄屏狀態，語音是關閉狀態

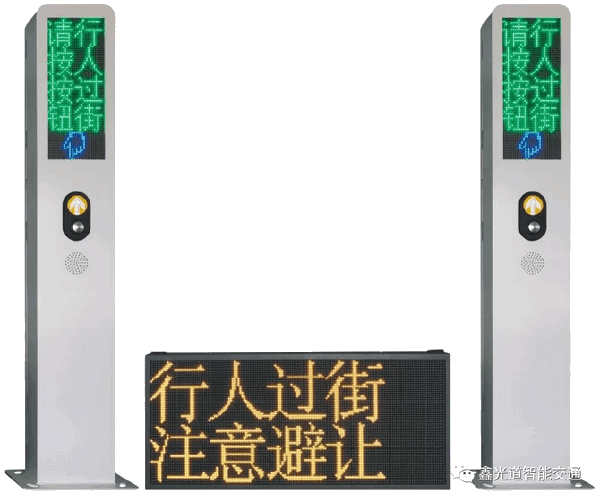

STEP2-行人接近等候區
機動車道誘導屏顯示“行人過街，注意避讓”字樣及三角標志閃爍警示提示
提示機動車保持減速通行

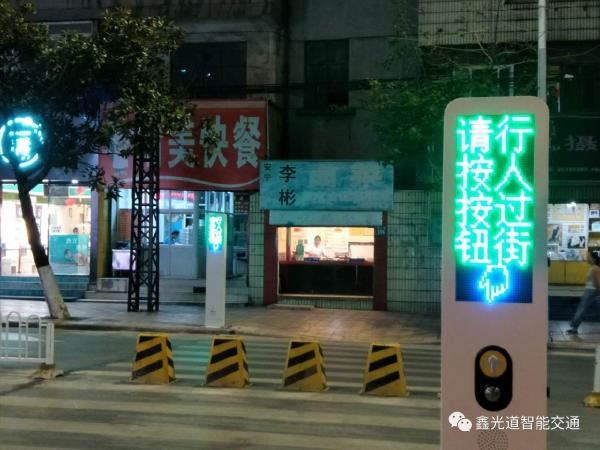

設備感應器檢測到行人等候區域有行人接近時，行人提示屏啟動，顯示“行人過街，請按按鈕”文字，并同步發出“行人過街，請按按鈕”的語音提示，形象生動

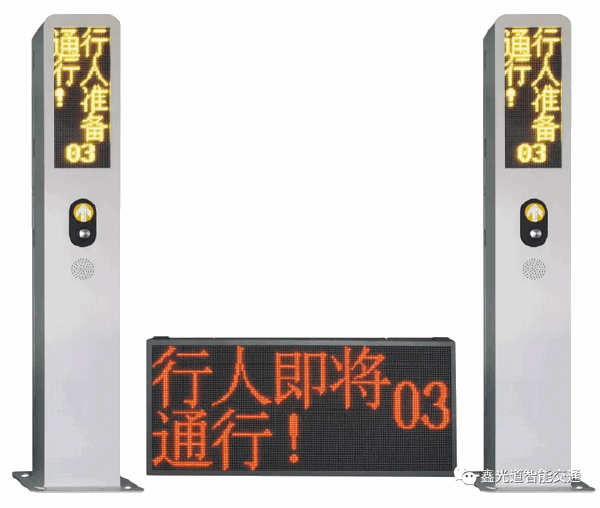

STEP3-行人按下按鈕
機動車道誘導屏顯示“行人即將通行”字樣，同時馬上開始3秒倒計時（通行時間可修改）
提示機動車減速在停止線停車等待
行人提示屏顯示“行人準備通行”文字，同時馬上開始3秒倒計時（通行時間可修改），簡單明了
STEP4-行人安全通行

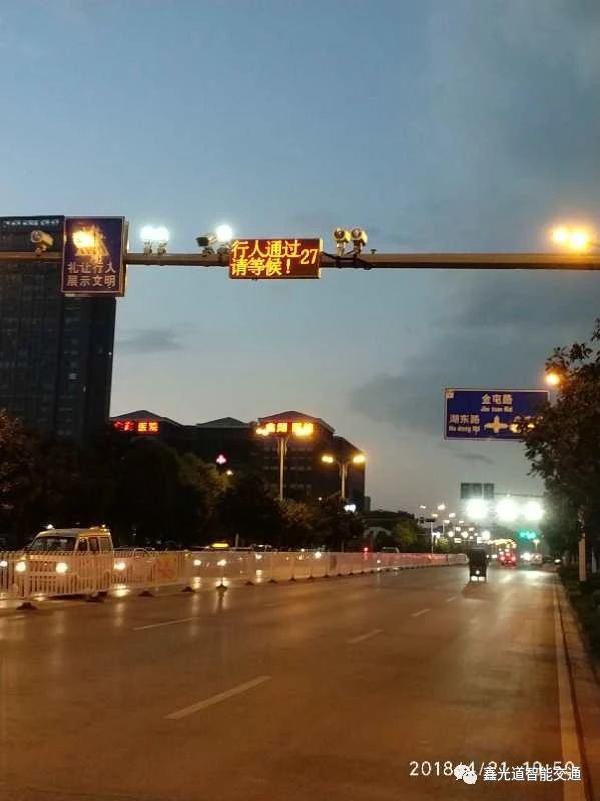

機動車道誘導屏顯示“行人通過請等候”字樣，同時馬上開始30秒倒計時（通行時間可修改）
提示機停止線停車等待
行人提示屏顯示“車輛等候，安全通行”文字，同時馬上開始30秒倒計時—簡單明了（通行時間可修改）

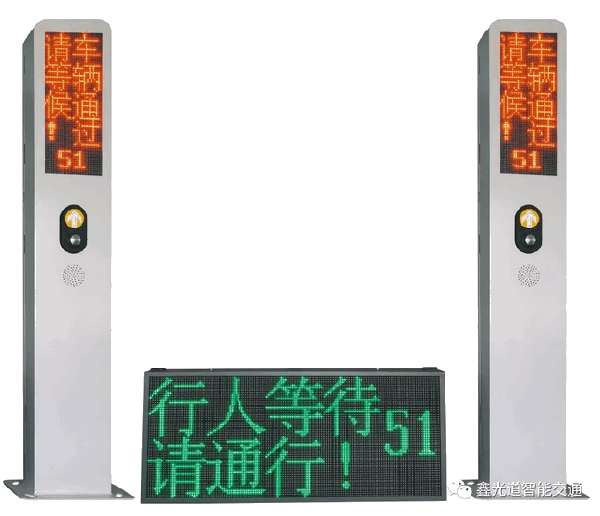

STEP5-冷卻時段，機動車通行
行人過街時間倒計時結束后，機動車道誘導屏顯示“行人等候，請通行”字樣，同時馬上開始60秒倒計時（冷卻時間可修改）
提示機恢復正常通行
行人提示屏顯示“車輛通過，請等候”文字，同時馬上開始60秒冷卻倒計時（冷卻時間可修改）
應用場合：應用于路段式過街斑馬線路段
學校門口
政府機關門口
小區門口
商業街區

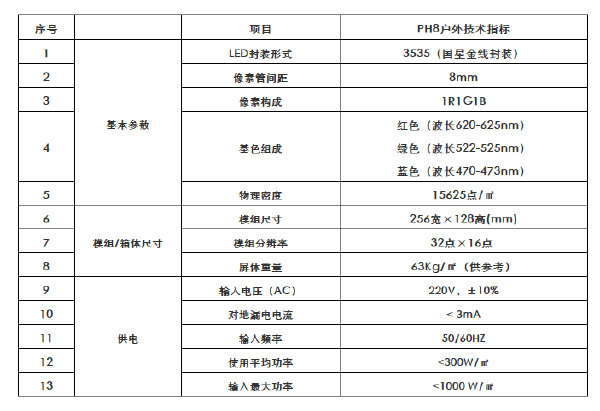

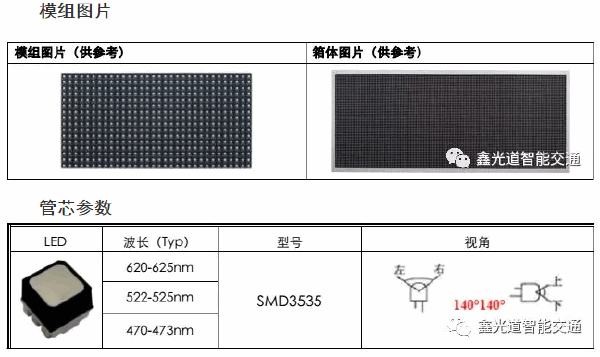

五、顯示屏性能參數：
六、后臺操作指引：
略
七、產品特點：
1、進口管芯交通燈專用LED，光效高，功耗低；可視距離遠：>400米；LED壽命長：10萬小時
2、工業級單片機控制，-40~85℃寬溫；具有獨立看門狗和硬件抗干擾措施，光電隔離檢測，倒計時觸發靈敏可靠；
3、具有LED顯示屏，表貼雙色P8，1/4掃描，32×64顯示尺寸，支持漢字、圖片顯示，LED屏顯示內容可上位機遠程筆記本更新；
4、LED顯示屏支持白天、夜間亮度自動調節，減少夜間光污染，節能環保；
5、具有行人過街語音提示功能，使用手機APP進行調試（大小聲時段的設置，語音內容的更改等）；
6、自動檢測行人，如等候區沒有行人，則自動關閉顯示屏，有人靠近時，顯示屏自動點亮，顯示相應的提示文字；
7、可擴展行人過街闖紅燈提示樁，安裝在斑馬線兩側，一個路口安裝2對。

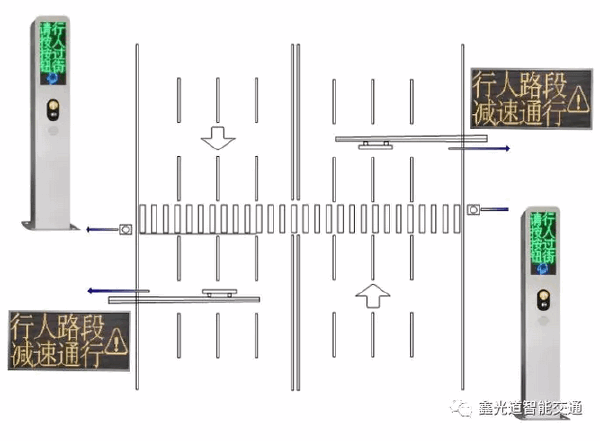

八、路口平面圖：

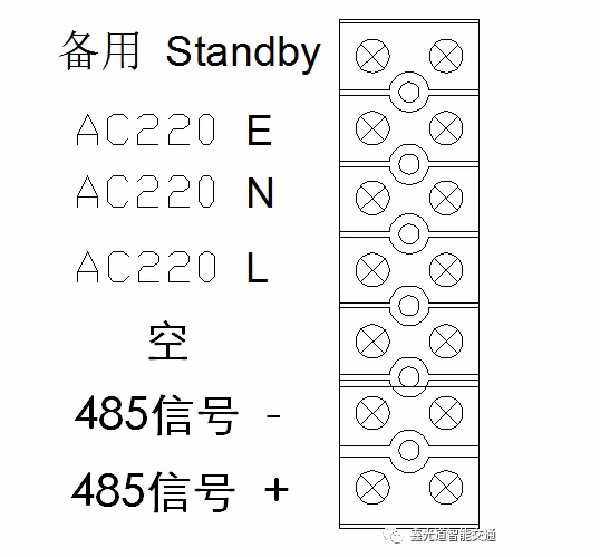

九、產品接線圖：

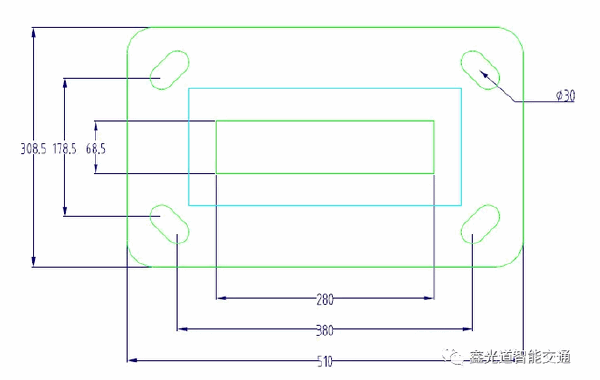

十、基座安裝孔位圖：

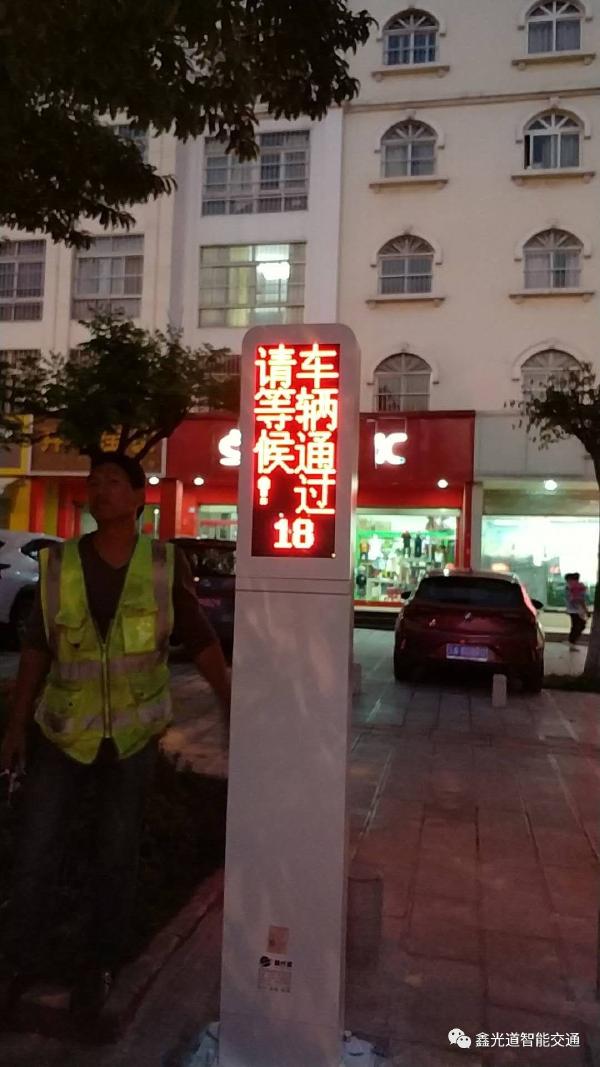

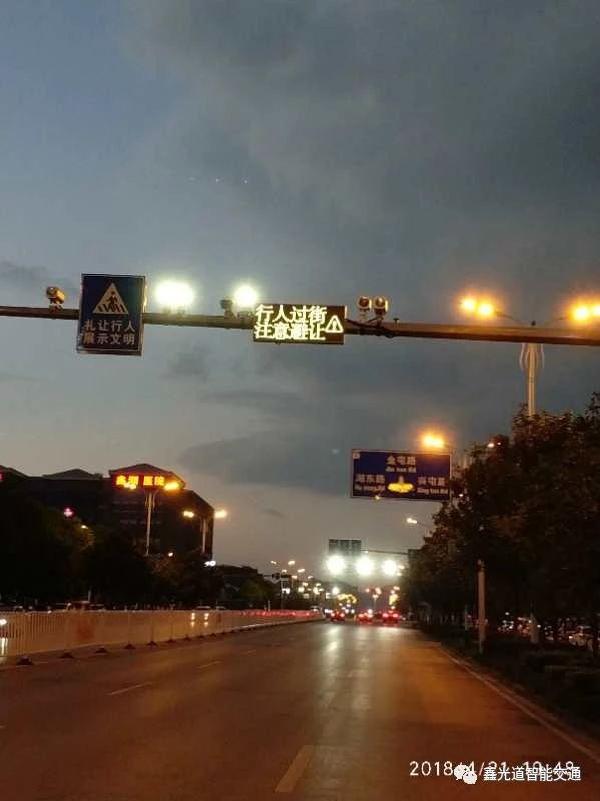

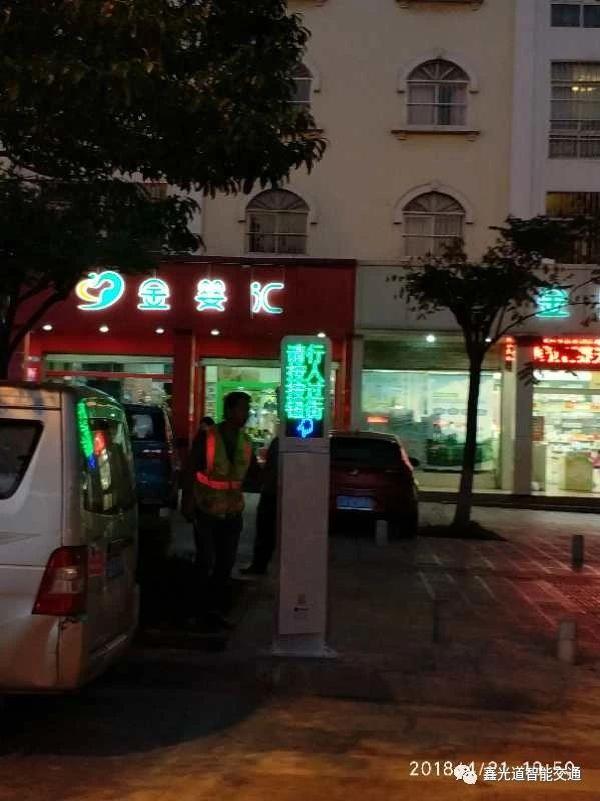

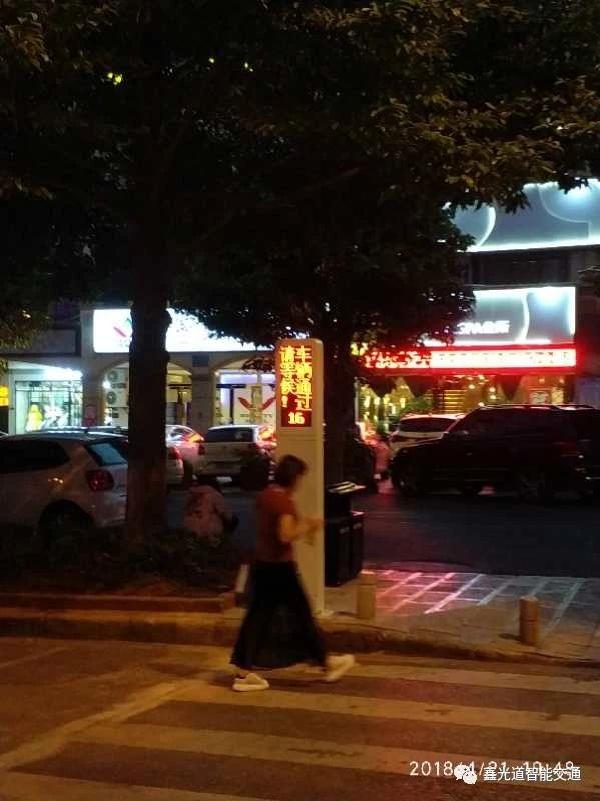

十一、路口安裝實例：
